المميزات الرئيسية (Key Features)
- خرج تيار قياسي 4-20 مللي أمبير يتناسب مع سرعة الاهتزاز (rms).
- هيكل مصنوع بالكامل من الفولاذ المقاوم للصدأ لتحمل البيئات الصناعية القاسية.
- استجابة ترددية واسعة من 2 هرتز إلى 1 كيلوهرتز ±10%.
- عزل كامل للقاعدة لتقليل التشويش والإشارات العرضية.
- كابل مدمج بطول 5 أمتار مضفر من الفولاذ المقاوم للصدأ ومغطى بـ ETFE.
نظرة عامة تقنية مختصرة
جهاز MTN/1185C هو حساس سرعة اهتزاز صناعي (Proximity Velocity Transducer) بخرج تيار مستمر 4-20mA مصمم للربط المباشر مع وحدات التحكم المنطقي القابلة للبرمجة (PLC) وأنظمة التحكم الصناعية الأخرى. يوفر أداءً موثوقًا في مراقبة الاهتزاز المستمر في البيئات الصناعية القاسية، ويتميز ببنية مقاومة للعوامل البيئية ومعيار حماية IP67.

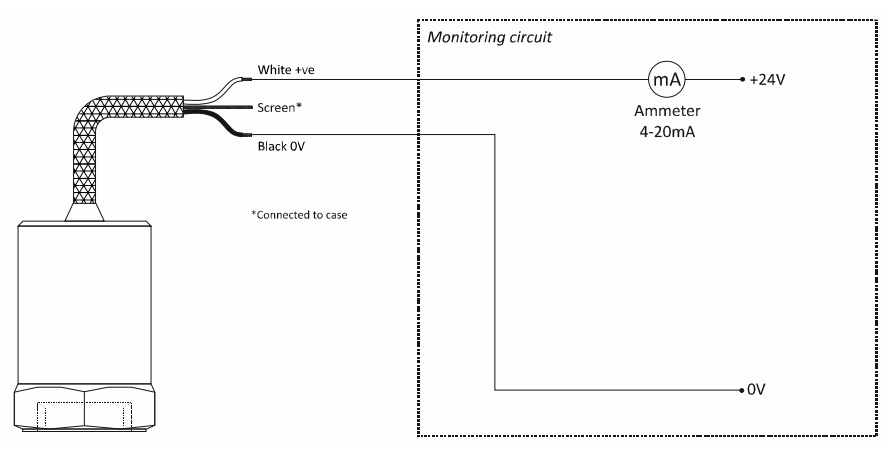

في قسم System Connection ضمن ورقة البيانات لجهاز MTN/1185C، يتم توضيح طريقة التوصيل الكهربائي للمستشعر مع الأنظمة الصناعية مثل PLC أو DCS. المستشعر يعمل بنظام السلكين (2-wire) ويُعطي خرجًا من نوع 4-20mA. أهم النقاط: أحد طرفي الحساس يُوصل بجهد تشغيل يتراوح بين 12 إلى 32 فولت DC. الطرف الآخر يُوصل مباشرة بمدخل تناظري Analog Input في وحدة التحكم PLC. يتم توصيل مصدر الطاقة وPLC تسلسليًا (سيرياً) ضمن نفس الحلقة.
هذا النوع من التوصيل يُعد بسيطًا وفعالًا، حيث يقلل من التعقيد في الأسلاك ويوفر موثوقية عالية ضد التداخلات الكهربائية.
المواصفات الفنية التفصيلية (Detailed Technical Specifications)
| المواصفة | القيمة/الوصف |
| نوع الإشارة الخارجة | تيار 4-20 مللي أمبير DC (rms) |
| الجهد المطلوب للتشغيل | من 12 إلى 32 فولت DC |
| نطاق الاستجابة الترددية | 2 هرتز – 1 كيلوهرتز ±10% |
| التردد الذاتي عند التركيب | 5 كيلوهرتز (اسمي) |
| العزل | القاعدة معزولة |
| النطاق الديناميكي | 50g كحد أقصى |
| الحساسية العرضية | أقل من 5% |
| درجة حرارة التشغيل | من -25 إلى +90 درجة مئوية |
| حساسية درجة الحرارة | 0.08%/°C |
| المادة الخارجية | فولاذ مقاوم للصدأ |
| طول الكابل القياسي | 5 أمتار |
| الطول الأقصى للكابل | 100 متر |
| عزم التثبيت الموصى به | 8 نيوتن.متر |
| الوزن | 150 جرام (تقريبي) |
| درجة الحماية | IP67 |
التطبيقات والسيناريوهات العملية (تفصيل إضافي)
يُستخدم حساس الاهتزاز الصناعي MTN/1185C في العديد من المجالات الصناعية الحرجة، حيث يُعتبر الكشف المبكر عن التغيرات الاهتزازية وسيلة فعالة لتقليل الأعطال وزيادة عمر المعدات. فيما يلي تفصيل أوسع للتطبيقات:
1. أنظمة التهوية والتكييف (HVAC)
المشكلة الشائعة: تآكل المحامل، أو الاتزان غير الدقيق في مراوح الهواء أو الضواغط.
كيف يساعد MTN/1185C؟
يقوم الحساس بقياس سرعة الاهتزاز بدقة في المدى المطلوب، ويرسل إشارة مباشرة إلى نظام PLC للتحذير المبكر عند تجاوز القيم الطبيعية. يساعد هذا على تقليل الأعطال غير المتوقعة.
مثال واقعي: في مباني المستشفيات أو مراكز البيانات، يستخدم الجهاز لمراقبة مراوح الطرد المركزي وضمان استمرار عمل أنظمة التبريد دون توقف.
2. المضخات الصناعية ومضخات المياه
المشكلة الشائعة: عدم اتزان داخلي أو محاذاة غير دقيقة في أعمدة الإدارة.
الفائدة من استخدام MTN/1185C:
يراقب الاهتزاز الناتج عن الخلل الميكانيكي ويحول الإشارة إلى خرج تيار 4-20mA يمكن ربطه مباشرة مع نظام SCADA.
مثال عملي: في محطات معالجة المياه أو مضخات الإطفاء، يساعد الجهاز على اكتشاف الاهتزاز غير الطبيعي في وقت مبكر، مما يمنع التلف أو الانقطاع الطارئ.
3. المراوح الصناعية والمحركات الدوارة
الاحتياج الصناعي: مراقبة حالة المحرك على مدار الساعة دون تدخل بشري.
الدور الذي يؤديه الجهاز:
بفضل تركيبته المعدنية المغلقة (IP67) وكابله المضاد للمواد الكيميائية، يمكن تركيبه بشكل دائم في بيئات مثل مصانع الإسمنت أو الورق، ويستمر بالعمل رغم الأتربة والرطوبة العالية.
4. المباني والخدمات الإنشائية
التحدي: صعوبة تحديد مصادر الاهتزاز غير المرئي داخل المباني الذكية أو الهياكل الصناعية.
استخدام MTN/1185C:
يتم تثبيته على الجدران أو الأعمدة المعدنية لمراقبة التغيرات الديناميكية الناتجة عن الآلات داخل المبنى. يُستخدم أيضًا في أنظمة الصيانة التنبؤية (Predictive Maintenance).
. مراقبة الاهتزاز في الآلات الدقيقة (مثل أجهزة الطرد المركزي)
الفائدة الرئيسية:
الاستجابة الترددية العالية (حتى 1 كيلوهرتز) تسمح للحساس برصد التغيرات الدقيقة في السرعة. لذلك يُستخدم في المعدات الحساسة التي تتطلب استقرارًا عاليًا في التشغيل.
التسمية والنماذج المختلفة (Naming Conventions & Variants)
| رقم الطراز | نوع التركيب | نطاق السرعة (مم/ثانية RMS) |
| MTN/1185C-xx | ¼” UNF أنثى | 0-10 / 0-20 / 0-25 / 0-50 / 0-100 |
| MTN/1185CQ-xx | Q/F أنثى | كما أعلاه |
| MTN/1185NPTC-xx | ½” NPT ذكر | كما أعلاه |
الرمز “xx” يشير إلى خيارات إضافية للتثبيت أو التوصيل مثل أنواع الكابلات أو الفلاتر أو الموصلات.
النماذج المختلفة لحساس MTN/1185C
| رقم النموذج (Model No.) | نوع التركيب / التوصيل | نطاق السرعة (مم/ثانية RMS) | الميزة الأساسية |
| MTN/1185C-10 | ¼” UNF أنثى | 0-10 | مناسب لتطبيقات دقيقة منخفضة الاهتزاز |
| MTN/1185C-20 | ¼” UNF أنثى | 0-20 | استخدام عام في المضخات الصغيرة |
| MTN/1185C-25 | ¼” UNF أنثى | 0-25 | توازن بين الحساسية والمدى الأوسع |
| MTN/1185C-50 | ¼” UNF أنثى | 0-50 | مناسب للآلات المتوسطة والكبيرة |
| MTN/1185C-100 | ¼” UNF أنثى | 0-100 | مناسب للبيئات ذات الاهتزاز العالي |
| MTN/1185CQ-20 | Q/F أنثى (Quick Fit) | 0-20 | تثبيت سريع وسهل، مثالي للصيانة الدورية |
| MTN/1185CQ-50 | Q/F أنثى | 0-50 | تثبيت سريع مع مدى متوسط |
| MTN/1185NPTC-10 | ½” NPT ذكر | 0-10 | للتطبيقات الأمريكية أو أنظمة NPT |
| MTN/1185NPTC-50 | ½” NPT ذكر | 0-50 | تركيب قوي في الأنظمة الصناعية الأمريكية |
| MTN/1185C-25-FILTER | ¼” UNF أنثى + فلتر داخلي | 0-25 | مزود بفلتر للحد من التداخل الترددي |
| MTN/1185C-20-CONNECTOR | ¼” UNF أنثى + موصل منفصل | 0-20 | تسهيلات إضافية في التوصيل والتركيب |
ملاحظات حول التسمية:
- الرقم في نهاية الموديل (مثل -10، -25…) يحدد نطاق السرعة المقاسة.
- الأحرف الإضافية مثل Q، NPT، FILTER، CONNECTOR تشير إلى خصائص أو تجهيزات إضافية:
- Q = Quick Fit
- NPT = نوع التثبيت الأمريكي
- FILTER = يحتوي على فلتر
- CONNECTOR = موصل منفصل (بدلاً من كابل مدمج)
النتيجة النهائية
جهاز MTN/1185C من Monitran يُعد خيارًا مثاليًا لكل من يبحث عن حل موثوق لمراقبة الاهتزاز في التطبيقات الصناعية المختلفة. يجمع الجهاز بين البساطة في التوصيل (بفضل خرج 4-20mA)، والمتانة في الأداء (بفضل هيكله المقاوم والتصميم المحكم). سواء كنت مهندسًا في قطاع التهوية أو مدير صيانة في مصنع إنتاج، فإن هذا الحساس يمنحك وسيلة دقيقة لمراقبة المعدات وتقليل وقت التوقف والصيانة غير المخطط لها. بالإضافة إلى توافر نماذج مختلفة تناسب جميع سيناريوهات التثبيت.
