المواصفات الرئيسية (Key Features):
- جهاز تشغيل حساس تيار دوامي غير تلامسي بثلاثة أسلاك لرصد الاهتزازات العرضية للأعمدة الدوارة.
- إشارة خرج 4-20mA تناسب سعة الاهتزاز باستمرار خطي مدعوم بمعايرة باستخدام هدف من فولاذ منخفض الكربون SAE4140.
- تغذية كهربائية بجهد 24 فولت تيار مستمر وبحد أقصى 80 مللي أمبير مع مقاومة دائرة تصل إلى 800 أوم.
- نطاق قياس اهتزاز يصل إلى 125 ميكرومتر ذروة إلى ذروة مع دعم تردد اهتزازات تيار متردد من 5 هرتز إلى 1 كيلو هرتز.
- تصميم يدعم الاتصال المباشر مع أنظمة التحكم المنطقية القابلة للبرمجة (PLC) ويعمل بدرجة حرارة من -20 إلى 80 درجة مئوية.
نظرة عامة موجزة ومتخصصة (Concise and Technical Overview):
جهاز تشغيل حساس التيار الدوامي MTN/ECPD/60 (4-20mA Eddy Current Probe Driver) من شركة Monitran هو نظام مراقبة غير تلامسي دقيق يُستخدم لقياس الاهتزازات العرضية للأعمدة الدوارة في المعدات الصناعية. يوفر إشارة خرج تمثل بدقة مدى الاهتزازات لمحركات ضخ، توربينات، وخدمات المباني، مع سهولة الاندماج مع أنظمة PLC لضمان الصيانة الفعالة وتقليل أعطال المعدات.

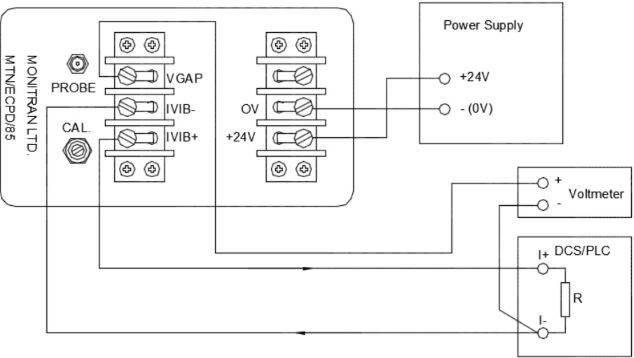

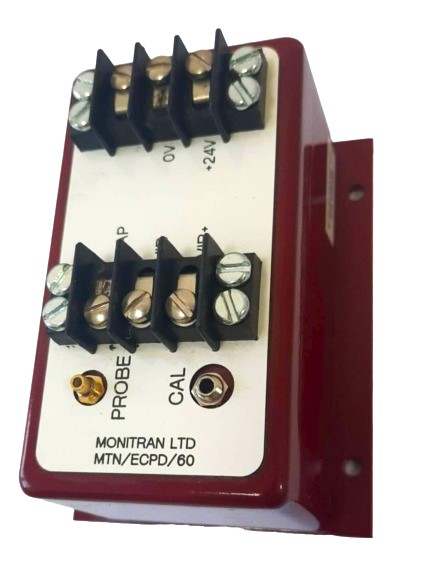

توضح هذه الصورة جهاز تشغيل حساس التيار الدوامي MTN/ECPD/60 الثلاثي الأسلاك من شركة Monitran، المُصمم لمراقبة الاهتزازات الشعاعية للأعمدة الدوارة. يعمل الجهاز بجهد 24 فولت تيار مستمر مع إشارة خرج 4-20mA متناسبة مع سعة الاهتزاز. يتم معايرة النظام داخليًا باستخدام هدف فولاذي منخفض الكربون SAE4140 لتحقيق دقة خطية عالية. الجهاز مزود بموصل SMC صغير للحساس وأطراف مسمار M4 للتيار والإشارات، مما يسهل دمجه المباشر مع أنظمة PLC وأنظمة المراقبة الصناعية الأخرى.
المواصفات الفنية التفصيلية (Detailed Technical Specifications):
| المواصفة | القيمة/الوصف |
| نوع الجهاز | جهاز تشغيل حساس تيار دوامي (Eddy Current Probe Driver) |
| عدد الأسلاك | ثلاثة أسلاك (3-wire) |
| نطاق القياس | 0 إلى 125 ميكرومتر (µm) ذروة إلى ذروة |
| التيار الخارج | 4-20mA متناسب مع سعة الاهتزاز |
| جهد التشغيل | 24 فولت تيار مستمر (DC) |
| التيار الأقصى | 80 مللي أمبير |
| مقاومة الدائرة القصوى | 800 أوم |
| التردد المدعوم | 5 هرتز إلى 1 كيلو هرتز (AC Vibration) |
| درجة حرارة التشغيل | -20°C إلى 80°C |
| نوع الاتصال | موصل SMC لمجس التيار الدوامي، ومسمار M4 للطاقة والإخراج |
| الوزن | 450 جرام |
| الأبعاد | حسب ورقة البيانات (غير محددة رقميًا هنا) |
| معايرة الجهاز | باستخدام هدف فولاذ SAE4140 منخفض الكربون |
| نماذج المجسات المدعومة | MTN/EP080، MTN/EP200، MTN/EP340، MTN/EP480 |
| الجهد الناتج لكل ملم اهتزاز (حسب المجس) | 8 V/mm (EP080)، 3.6 V/mm (EP200)، 2.0 V/mm (EP340)، 1.5 V/mm (EP480) |
التطبيقات والسيناريوهات العملية (Applications & Real-World Scenarios):
- خدمات المباني (Building Services):
جهاز MTN/ECPD/60 يستخدم لمراقبة الاهتزازات في أنظمة ضخ المياه وأنظمة التهوية والتكييف المركزية. على سبيل المثال، في أنظمة ضخ المياه داخل المباني الكبيرة، يمكن للجهاز الكشف المبكر عن تغييرات غير طبيعية في اهتزاز الأعمدة الدوارة للمضخات، مما يساعد في صيانة مبنية على حالة المعدات (Condition-Based Maintenance)، وتقليل تكلفة الإصلاحات الطارئة وتقليل فترة توقف التشغيل. - المضخات (Pumps):
في المصانع والمنشآت الصناعية، تُعد المضخات من المعدات الحيوية التي تعتمد عليها العمليات اليومية. باستخدام جهاز MTN/ECPD/60، يمكن مراقبة الاهتزازات العرضية للأعمدة الدوارة بدقة عالية، مما يمكن من الكشف المبكر عن مشكلات مثل عدم التوازن أو تلف المحامل أو الانحراف. مثلاً، في مصانع معالجة المياه، رصد الاهتزازات يساعد في تحسين كفاءة المضخات وزيادة عمرها الافتراضي. - التوربينات (Turbines):
في محطات توليد الطاقة ومحطات المعالجة الصناعية، تُستخدم التوربينات على نطاق واسع. الاهتزازات غير الطبيعية في أعمدة التوربينات قد تشير إلى مشكلات خطيرة مثل عدم استقامة الأعمدة أو تلف المكونات الدوارة. جهاز MTN/ECPD/60 يوفر قراءة دقيقة ونب جودة عالية لإشارة الاهتزاز مع مخرجات 4-20mA تتيح الاتصال المباشر مع أنظمة التحكم المنطقية القابلة للبرمجة (PLC)، مما يساهم في الصيانة التنبؤية وتحسين استمرارية العمل. - التكامل مع أنظمة PLC والأنظمة الذكية:
الميزة الفريدة للجهاز هي القدرة على توفير إشارة خرج متوافقة مع نظم PLC، مما يسمح بالمراقبة اللحظية والتحكم التلقائي. مثلاً، في خطوط الإنتاج الحديثة، يمكن توصيل الجهاز مباشرة إلى نظام المراقبة المركزي الذي يحلل البيانات ويصدر تنبيهات في حالة رصد اهتزازات غير طبيعية، مما يسرع استجابة الصيانة ويقلل من فرص تعطل المعدات. - فحص الأجزاء الدوارة بدون تلامس:
ميزة أخرى مهمة هي أن النظام غير تلامسي (non-contact)، ما يعني عدم وجود تأثير ميكانيكي على جزء القياس أو الحاجة إلى توقف المعدات للفحص، مما يقلل من زمن التوقف ويزيد من كفاءة التفتيش الدوري.
بالمحصلة، يستخدم جهاز MTN/ECPD/60 في حالات تتطلب دقة عالية في قياس الاهتزازات العرضية وتحليلها، مع توفير مرونة في التكامل مع أنظمة المراقبة الصناعية، ما يجعله خيارًا مثاليًا للصيانة الذكية والتقليل من المخاطر التشغيلية في مجالات متعددة كالبناء، الصناعة، وتوليد الطاقة.
التسمية والنماذج المختلفة (Naming Conventions & Variants):
| النموذج | الخاصية أو الميزة المميزة |
| MTN/ECPD/60 | جهاز تشغيل حساس التيار الدوامي 4-20mA مع إمكانية الاتصال PLC |
| MTN/EP080 | مجس حساس تيار دوامي بدقة عالية، خرج 8 فولت/مم |
| MTN/EP200 | مجس بحساسية 3.6 فولت/مم |
| MTN/EP340 | مجس بحساسية 2.0 فولت/مم |
| MTN/EP480 | مجس بحساسية 1.5 فولت/مم |
