در دنیای پایش ارتعاشات صنعتی، انتخاب سنسور مناسب برای یک کاربرد خاص از اهمیت بالایی برخوردار است. Monitran، به عنوان یکی از تولیدکنندگان پیشرو در این زمینه، طیف وسیعی از سنسورها را برای پاسخگویی به نیازهای مختلف ارائه میدهد.
در این مقاله، به بررسی و مقایسه دو سنسور پرکاربرد این شرکت، یعنی MTN/2200 و MTN/1185، میپردازیم تا مهندسان و متخصصان این حوزه بتوانند با درک عمیقتر تفاوتها و کاربردهای هر یک، بهترین انتخاب را برای پروژههای خود داشته باشند.
معرفی اجمالی سنسورها:
- Monitran MTN/2200: این سنسور یک شتابسنج صنعتی عمومی با ورودی از بالا و خروجی AC ایزوله است. این سنسور از جنس فولاد ضد زنگ ساخته شده و برای تحلیل ارتعاشات طولانیمدت در محیطهای خشن مناسب است.
- Monitran MTN/1185: این سنسور یک ترانسدیوسر سرعت 4-20mA برای اتصال به PLC است. این ترانسدیوسر نیز از جنس فولاد ضد زنگ ساخته شده و برای پایش مداوم ارتعاشات در محیطهای خشن طراحی شده است.
در مورد عملکرد هر دو سنسور بیشتر بدانید:
1. عملکرد Monitran MTN/2200 (شتابسنج)
سنسور MTN/2200 یک شتابسنج است، به این معنی که تغییرات سرعت (شتاب) ارتعاشات را اندازهگیری میکند.

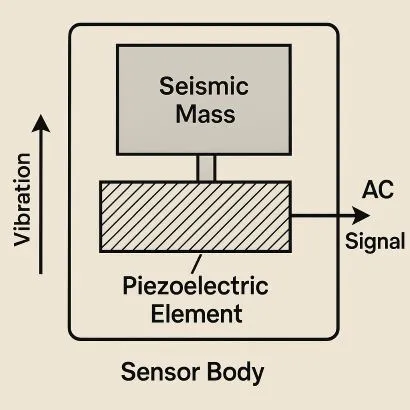

نحوه کارکرد:این سنسور شامل یک المان پیزوالکتریک است که با اعمال نیرو، سیگنال الکتریکی تولید میکند. وقتی سنسور در معرض ارتعاش قرار میگیرد، این المان تحت فشار قرار گرفته و ولتاژی متناسب با شتاب ارتعاش تولید میکند. الکترونیک داخلی آن ایزوله شده است تا نویز را به حداقل برساند و پایداری ولتاژ بایاس را افزایش دهد.
خروجی AC ایزوله و ارتباط با PLC: خروجی این سنسور یک سیگنال آنالوگ AC است. این سیگنال، یک موج ولتاژ متناوب است که فرکانس و دامنه آن مستقیماً با فرکانس و شدت ارتعاش دستگاه متناسب است.
–آیا میتوان به PLC وصل کرد؟
بله، اما به صورت مستقیم و ساده خیر. PLCها عمدتاً برای ورودیهای DC مانند 4-20mA طراحی شدهاند. برای اتصال MTN/2200 به PLC، نیاز به یک مبدل (Conditioner) سیگنال واسط دارید.
این مبدل، سیگنال AC از سنسور را دریافت کرده، آن را فیلتر و تقویت میکند، و سپس به یک سیگنال DC (مانند ولتاژ 0-10V یا جریان 4-20mA) تبدیل میکند که PLC بتواند آن را بخواند
–چگونه از ایراد مطلع شویم؟
با MTN/2200، اطلاع از ایراد پیچیدهتر و دقیقتر است:
- تحلیل طیفی (FFT): سیگنال AC از MTN/2200 غنی از اطلاعات فرکانسی است. این سیگنال به یک آنالایزر ارتعاش (Vibration Analyzer) یا سیستم جمعآوری داده (Data Acquisition System) فرستاده میشود.
این دستگاهها با استفاده از تبدیل فوریه سریع (FFT)، سیگنال را به اجزای فرکانسی آن تجزیه میکنند.
با مشاهده طیف فرکانسی، مهندسان میتوانند پیکهای انرژی را در فرکانسهای خاص شناسایی کنند که نشاندهنده مشکلات خاصی مانند ناهمراستایی (فرکانس 1X RPM)، ناهمبالانسی (فرکانس 1X RPM)، لقی (فرکانس 0.5X، 1X، 2X RPM)، یا خرابی یاتاقانها (فرکانسهای مشخص مربوط به اجزای یاتاقان) هستند. - پایش روند (Trending): دادههای جمعآوری شده در طول زمان ثبت و روند آنها پایش میشود. افزایش تدریجی یا ناگهانی در دامنه کلی ارتعاش یا ظهور پیکهای جدید در طیف فرکانسی، نشاندهنده شروع یا پیشرفت یک عیب است.
- سیستمهای پایش آنلاین وضعیت (Online Condition Monitoring Systems): در کاربردهای پیشرفتهتر، MTN/2200 به یک سیستم پایش آنلاین متصل میشود که به طور مداوم دادهها را پردازش کرده و در صورت تشخیص ناهنجاریها، هشدار صادر میکند.
2. عملکرد Monitran MTN/1185 (ترانسدیوسر سرعت)
سنسور MTN/1185 یک ترانسدیوسر سرعت است که به جای شتاب، خودِ سرعت ارتعاش را اندازهگیری میکند.
- نحوه کارکرد: این سنسور ابتدا شتاب را اندازهگیری کرده و سپس با انتگرالگیری الکترونیکی، آن را به سیگنال سرعت تبدیل میکند.
- خروجی 4-20mA DC و ارتباط مستقیم با PLC: مهمترین ویژگی MTN/1185 خروجی استاندارد صنعتی 4-20mA DC است. این جریان به صورت خطی با سرعت RMS ارتعاش متناسب است

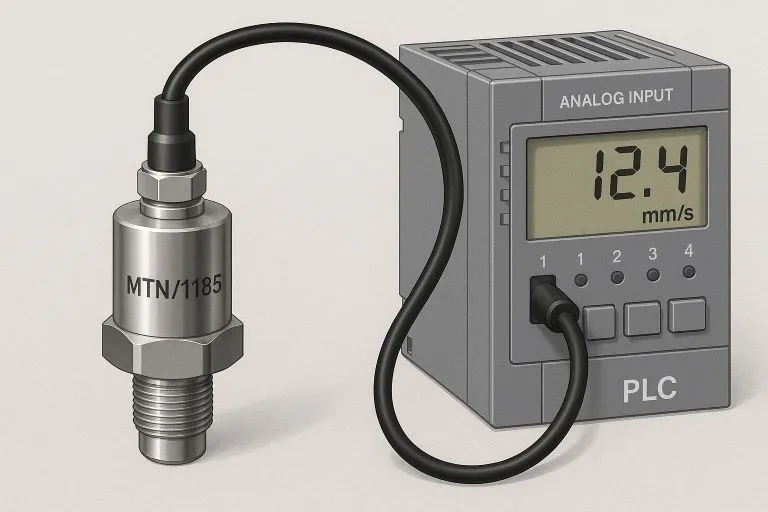

- اتصال به PLC: این سنسور مستقیماً و بدون نیاز به مبدلهای پیچیده به ورودی آنالوگ PLC (یا DCS) متصل میشود.
PLC مقدار جریان را میخواند (4mA تا 20mA) و آن را به سرعت ارتعاش متناظر (بر حسب mm/s RMS) ترجمه میکند. این ارتباط ساده و مقاوم در برابر نویز است، حتی در فواصل طولانی تا 100 متر. - چگونه از ایراد مطلع شویم؟ با MTN/1185، اطلاع از ایراد بسیار ساده و مستقیم است:
- تنظیم آستانه (Threshold Setting): در PLC، آستانههای مجاز برای سرعت ارتعاش تنظیم میشوند. به عنوان مثال، میتوانید یک آستانه “هشدار” (مثلاً 10 mm/s RMS) و یک آستانه “خاموشی” (مثلاً 15 mm/s RMS) تعریف کنید.
- فعالسازی آلارم و کنترل: هنگامی که مقدار جریان از سنسور از این آستانهها عبور کند، PLC یک آلارم را فعال میکند (مثلاً چراغ هشدار، آژیر، یا پیام به اپراتور) و/یا اقدامات کنترلی را انجام میدهد (مانند کاهش سرعت دستگاه، توقف اضطراری، یا باز کردن یک شیر). این پایش مداوم و خودکار برای عملیات صنعتی که نیاز به نظارت بیوقفه دارند، ایدهآل است.
- تنظیم آستانه (Threshold Setting): در PLC، آستانههای مجاز برای سرعت ارتعاش تنظیم میشوند. به عنوان مثال، میتوانید یک آستانه “هشدار” (مثلاً 10 mm/s RMS) و یک آستانه “خاموشی” (مثلاً 15 mm/s RMS) تعریف کنید.
تفاوتهای کلیدی در عملکرد و کاربرد:
| ویژگی | Monitran MTN/2200 | Monitran MTN/1185 |
| نوع اندازهگیری | شتاب (Rate of change of velocity) | سرعت (Actual velocity of vibration) |
| خروجی | AC ایزوله | DC 4-20mA متناسب با سرعت RMS |
| کاربرد اصلی | تحلیل ارتعاشات طولانیمدت، جمعآوری داده، صنایع سنگین، ماشینآلات کاغذ | پایش مداوم ارتعاشات، اتصال مستقیم به PLC، DCS و کنترلکنندههای صنعتی، واحدهای تهویه هوا، خدمات ساختمانی، فنها |
| جنس بدنه | فولاد ضد زنگ | فولاد ضد زنگ |
| محدوده فرکانسی | 2Hz تا 10kHz ±5% (-3dB @ 0.8Hz) | 2Hz تا 1kHz ±10% |
| حساسیت استاندارد | 100mV/g ±10% اسمی @ 80Hz | (خروجی جریان متناسب با سرعت) |
| نویز الکتریکی | 0.1mg حداکثر | (اطلاعات در دیتاشیت موجود نیست) |
| محدوده دینامیکی | ±80g | 50g پیک |
| محدوده دما | 55- تا 140 درجه سانتیگراد | 25- تا 90 درجه سانتیگراد |
| ولتاژ تغذیه | 18+ تا 30+ ولت DC (برای دیود جریان ثابت 0.5 تا 8.0mA) | 12-32V DC (برای 4-20mA) |
| وزن | 110 گرم (اسمی) | 140 گرم (اسمی) |
| نوع کانکتور | 2-پین C5015 سبک نظامی | 3-پین 62GB داخلی |
| آببندی | IP67 | IP67 |
| مقاومت پایه نصب شده | 18kHz (اسمی) | 5kHz (اسمی) |
بخش شهودی: انتخاب سنسور مناسب، مانند انتخاب پزشک است!
برای درک بهتر، تفاوت این دو سنسور را مانند انتخاب بین یک “پزشک عمومی” و یک “پزشک متخصص” در نظر بگیرید:
Monitran MTN/1185 (ترانسدیوسر سرعت 4-20mA) – “پزشک عمومی هوشمند“:
–شهودی: این سنسور مانند یک پزشک عمومی هوشمند است که به طور مداوم فشار خون، ضربان قلب و دمای بدن شما را بررسی میکند (پایش کلی ارتعاش). او نمیتواند تشخیص دهد که آیا مشکل شما از قلب است یا کلیه، اما اگر هر یک از این پارامترها از حد طبیعی فراتر رود (مثلاً فشار خون خیلی بالا برود)، فوراً به شما هشدار میدهد یا حتی یک زنگ هشدار برای اورژانس به صدا در میآورد.
–کاربرد عملی: در یک پالایشگاه نفت و گاز، یک پمپ غولپیکر در حال انتقال مواد شیمیایی است. مهندسان نگهداری نیاز دارند بدانند که آیا این پمپ “حالش خوب است” یا “حالش بد شده است”.
آنها یک MTN/1185 روی پمپ نصب میکنند. اگر پمپ به دلیل خرابی یاتاقان یا کاویتاسیون داخلی (حبابزایی) شروع به ارتعاش شدید کند، MTN/1185 این افزایش ارتعاش را به PLC گزارش میدهد.
PLC نیز به نوبه خود یک آلارم روی مانیتور اتاق کنترل روشن میکند یا حتی پمپ را متوقف میکند تا از آسیب فاجعهبار جلوگیری شود.
این سیستم به صورت مداوم و بدون نیاز به دخالت انسانی زیاد، وضعیت سلامت پمپ را پایش میکند.
Monitran MTN/2200 (شتابسنج AC) – “پزشک متخصص تشخیص بیماری”:
–شهودی: این سنسور مانند یک پزشک متخصص است که وقتی حالتان خوب نیست، از شما نوار قلب، عکس رادیولوژی، یا آزمایش خون میگیرد (جمعآوری دادههای دقیق شتاب). او با تجزیه و تحلیل دقیق این دادهها میتواند تشخیص دهد که مشکل از کجاست؛ مثلاً آیا یک رگ گرفته است یا عضله قلب دچار ضعف شده است. او دقیقاً میفهمد که “چرا” و “کجا” مشکل وجود دارد.
–کاربرد عملی: در یک نیروگاه برق، یک توربین بخار چند میلیون دلاری در حال کار است. مهندسان نگهداری پیشبینانه نمیخواهند صرفاً بدانند که آیا توربین “لرزش دارد” یا “لرزش ندارد”.
آنها میخواهند بفهمند که اگر لرزش دارد، آیا این لرزش به دلیل ناهمبالانسی روتور است، یا خرابی یک یاتاقان خاص، یا ترک در یک پره توربین. آنها MTN/2200 را روی توربین نصب میکنند و دادههای AC را جمعآوری میکنند.
سپس این دادهها توسط یک متخصص ارتعاش تحلیل میشوند تا با استفاده از تکنیکهای پیشرفته مانند تحلیل طیفی هارمونیک، منشأ دقیق مشکل را شناسایی کنند.
این امر به آنها اجازه میدهد تا قبل از اینکه یک خرابی کوچک به یک فاجعه بزرگ تبدیل شود، اقدامات اصلاحی هدفمند را انجام دهند.
نتیجهگیری کاربردی:
هر دو سنسور Monitran MTN/2200 و MTN/1185 ابزارهای ارزشمندی برای حفظ سلامت ماشینآلات صنعتی هستند. انتخاب صحیح بین این دو، به معماری سیستم پایش شما و عمق تحلیل مورد نیاز بستگی دارد:
- برای پایش وضعیت کلی و فعالسازی آلارمهای خودکار در PLC: سنسور MTN/1185 با خروجی 4-20mA راه حلی ساده، مؤثر و مقرونبهصرفه را ارائه میدهد. این سنسور برای ماشینآلاتی که نیاز به نظارت مداوم و پاسخ سریع به وضعیت بحرانی دارند، ایدهآل است.
- برای تحلیل عمیقتر ارتعاشات، تشخیص زودهنگام عیوب پیچیده و اجرای برنامههای نگهداری پیشبینانه مبتنی بر تحلیل طیفی: سنسور MTN/2200 با خروجی AC و قابلیت اتصال به آنالایزرهای پیشرفته، ابزاری بیبدیل است. این سنسور به مهندسان امکان میدهد تا “پشت صحنه” ارتعاشات را ببینند و ریشهی مشکلات را شناسایی کنند.
شناخت تفاوتهای این دو سنسور کلید بهینهسازی استراتژیهای نگهداری و افزایش قابلیت اطمینان تجهیزات در صنایع بزرگ و حیاتی است.
